全國服務熱線
400-902-7113
<rt id="azkia"></rt>

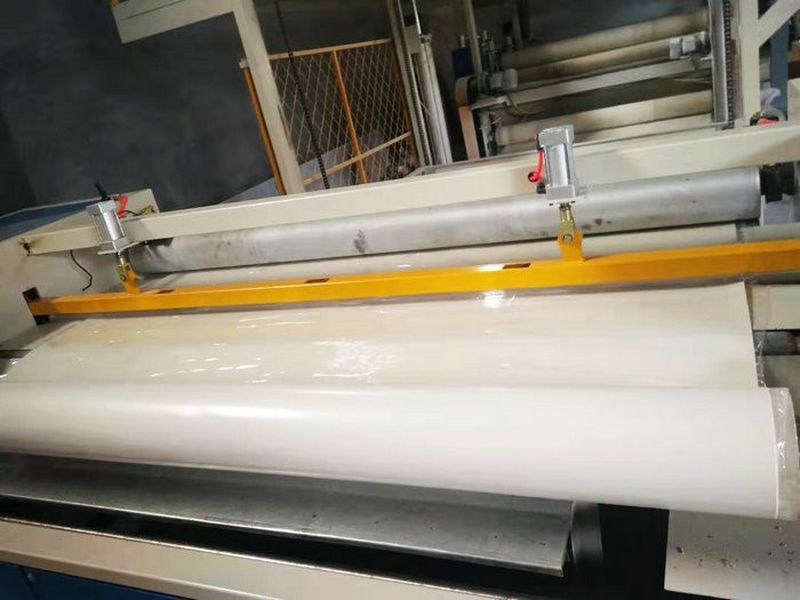

防水卷材的搭接是防水施工中的關鍵環節，直接影響防水層的密封性和耐久性。不同材質的防水卷材搭接要求有所不同，以下是各類防水卷材的搭接規范要求及注意事項：
一、通用搭接規范要求
1. 搭接寬度
長邊（縱向）搭接：≥ 80mm（常見為 100mm）。
短邊（橫向）搭接：≥ 100mm（常見為 150mm）。
高分子卷材（如TPO/PVC）：焊接搭接寬度通常為 50~80mm。
2. 搭接方向
屋面防水：順流水方向搭接（由低向高鋪設），避免逆水搭接。
地下室底板：搭接縫應錯開應力集中區域（如樁頭、裂縫）。
3. 搭接縫處理
熱熔卷材（SBS/APP）：搭接邊需二次熱熔，溢出瀝青油（寬度 2~3mm）以確保密封。
自粘卷材：撕去隔離膜后壓實，搭接邊用專用密封膏封閉。
高分子卷材（TPO/PVC）：采用熱風焊接，焊縫寬度≥ 20mm。
4. 接縫錯開
相鄰兩幅卷材的短邊搭接縫應錯開 ≥500mm，避免接縫重疊形成薄弱點。
三層卷材防水時，上下層搭接縫應錯開 1/3~1/2 幅寬。
二、不同防水卷材的搭接特殊要求
1. 瀝青基卷材（SBS/APP）
熱熔法施工：
搭接邊需用火焰噴槍加熱至瀝青熔化，滾壓粘合。
接縫處溢出熔融瀝青為合格（無虛粘、無翹邊）。
冷粘法施工：
采用專用膠粘劑涂刷搭接邊，壓實后無氣泡。
2. 自粘聚合物改性瀝青卷材
搭接邊需 撕去隔離膜，直接粘貼壓實。
低溫施工時，可用熱風槍輔助加熱搭接邊以提高粘結性。
3. 高分子卷材（TPO/PVC/EPDM）
焊接搭接：
TPO/PVC 采用 熱風焊接，焊縫均勻無漏焊。
EPDM 需使用 專用膠粘劑 或雙面膠帶粘接。
檢測要求：
焊接后需進行 氣壓檢測（0.2MPa，保持3分鐘不下降）或 真空檢測。
4. 復合防水卷材（如聚乙烯丙綸）
搭接邊采用 水泥膠粘接，搭接寬度 ≥100mm。
接縫處需涂刷水泥膠加強密封。
三、特殊部位的搭接處理
1. 陰陽角、管根
附加層寬度 ≥300mm，搭接縫應避開轉角處。
管道周邊采用 金屬箍+密封膠 加強固定。
2. 立面收口
卷材上翻高度 ≥250mm（屋面≥300mm），收口處用金屬壓條固定，并打密封膠。
3. 天溝、檐口
天溝內搭接縫應避開排水口，搭接方向與水流一致。
四、施工注意事項
基層干燥：含水率≤9%，否則易導致搭接邊起鼓。
環境溫度：
熱熔法：≥-10℃；
自粘卷材：≥5℃（低溫需輔助加熱）。
接縫檢查：施工后用手輥壓一遍，確保無空鼓、虛粘。
嚴禁交叉作業：搭接區域未固化前避免踩踏或淋水。
五、規范依據
《屋面工程技術規范》（GB 50345）
《地下防水工程質量驗收規范》（GB 50208）
《高分子防水卷材接縫焊接規程》（JGJ/T 316）
總結
搭接寬度：長邊≥80mm，短邊≥100mm（高分子卷材焊接50~80mm）。
關鍵控制點：熱熔卷材需溢出瀝青油，自粘卷材需壓實，高分子卷材需焊接檢測。
特殊部位：陰陽角、管根、收口處需加強處理。
嚴格按照規范施工，可有效避免滲漏，延長防水層使用壽命。
官方微信公眾號
掃一掃 關注我們
